# 信创环境

# 主流信创平台

随着信创类相关政策的陆续出台, 政府逐步开展信创工作. 在日常工作中有可能会涉及到相关内容.

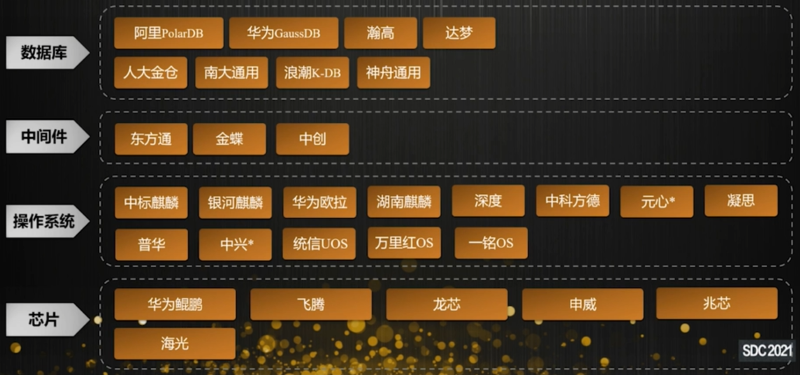

下图为目前主流的信创平台


# 平台选型和资源预估

如何对信创软硬件平台进行合理选型和预估

# 分析项目需求

部署与集成需求

  1. 软硬件平台部署需求, 是否明确系统, 芯片, 数据库, 中间件等

  2. 部署于涉密环境还是通用环境

  3. 独立部署, 嵌入已有系统, 集成三方设施或应用

功能需求

  1. 地图, 数据, 三维等基础功能

  2. 空间分析, 网络分析, 空间处理分析等

  3. 分布式分析, 机器学习, 区块链等

质量需求

  1. 支撑用户数量, 设备并发数

  2. 数据的量级(瓦片数据, 空间数据)

  3. 响应时间

  4. 安全性需求

# 选型

如果没有明确相关选型, 根据相关平台的成熟度, 按优先级排序选型:

  • CPU 架构: ARM(鲲鹏/飞腾) > MIPS(龙芯) > X86(兆芯/海光) > SW-64(申威)

  • 操作系统选择与 CPU 架构适配的系统

  • Web 中间件: TongWeb(东方通) > Apusic(金蝶) > InfoSuite(中创)

  • 数据库: 瀚高 > 达梦 > 高斯 > 人大金仓 > 神舟通用,南大通用 > 浪潮 K-DB

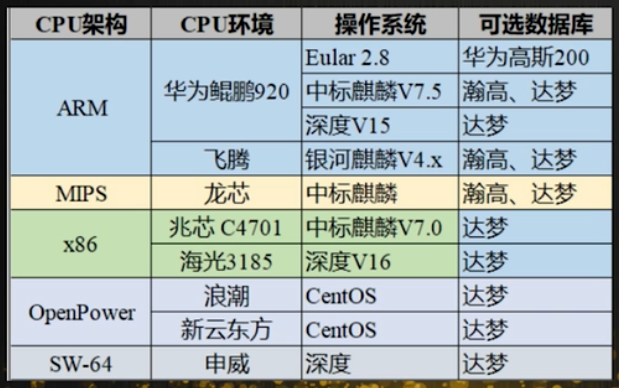

在"强信创类"应用中, 需要各个平台都是信创类平台, 考虑到相互的兼容性, 按下表推荐:


# 合理预估资源

  1. 功能

  • 强计算类: 动态出图, 叠加分析等需要消耗 CPU 和内存资源

  • 强 IO 类: 瓦片发布, 空间查询, 地址匹配等, 硬盘 IO 要求高

  1. 响应时间
  • 响应时间越低, 资源要求越高, 涉及到计算资源和网络带宽
  1. 并发用户数

不同功能并发要求不同, 用户越多资源要求越高, 涉及 CPU, 内存, 网络带宽

# 预估计算资源(CPU 和内存)

通过 GIS 功能+并发请求数进行综合评估

  • 瓦片出图 1 核 CPU 支持 30 个并发, 动态出图 1 核 CPU 支持 5 个并发

  • 空间查询 1 核 CPU 支持 8 个并发, 空间分析 1 核 CPU 支持 5 个并发

CPU 和内存比例

  • 1:2(低配) 如 16C(32G), 1:4(高配) 如 16C(64G)

多种功能的资源需求, 按功能累加

  • 300 并发瓦片出图, 25 并发动态出图, 40 并发空间查询
  • CPU(核) = 300/30 + 25/5 + 40/8 = 20
  • 内存 = 20 _ 2 = 40G 低配 或 20 _ 4 = 80G 高配

# 预估存储资源(硬盘/NAS)

数据量 _ 副本数 _ 缓冲比例

  • 缓冲比例: 1.5(低配) 2(高配)
  • 数据量 5T, 3 副本, 缓存比例 2
  • 磁盘容量 = 5 _ 3 _ 2 (30T)

数据副本如何计算

  • 由磁盘 IO 需求和磁盘 IO 能力决定
  • 磁盘 IO 需要 300M/s, 磁盘 IO 能力为 100M/s
  • 副本数 = 300 / 100 = 3 副本

# 预估网络带宽

由系统各个功能的网络带宽需求累加

  • 地图瓦片 30M/s, 三维瓦片 80M/s, 空间查询 5M/s
  • 网络带宽总需求 = 30 + 80 + 5 = 115M/s

单个功能网络带宽需求由并发数和响应时间决定

  • 单个瓦片 30KB, 5000 个并发, 响应时间 0.5s
  • 网络带宽总需求 = 30KB _ 5000 _ (1/0.5) = 292M/s

# 部署方案和实施

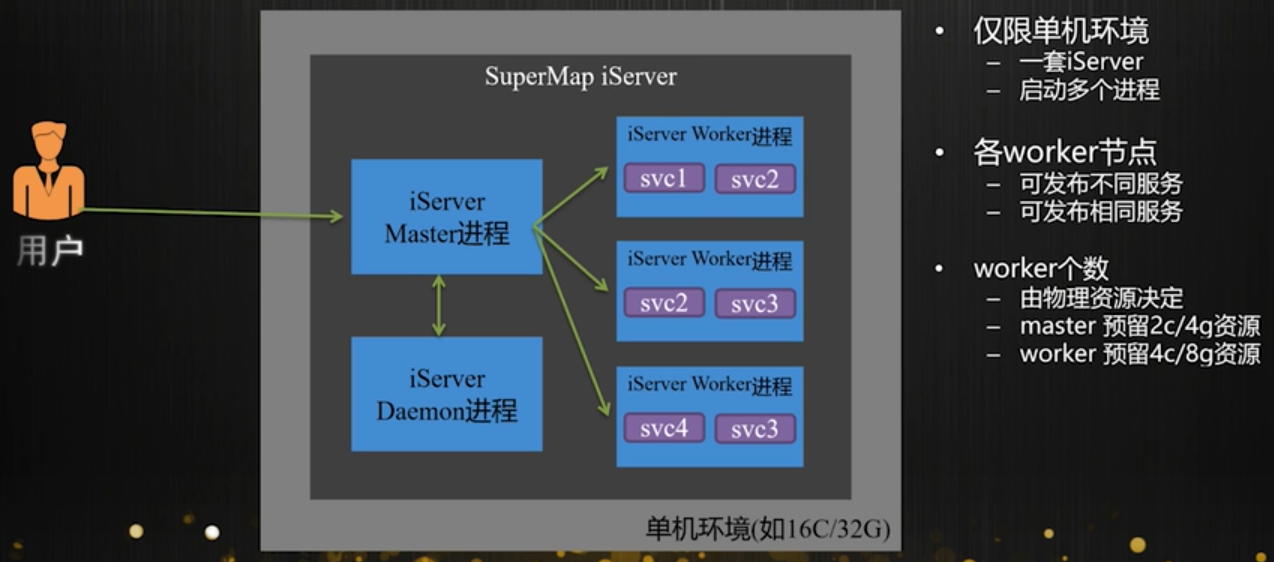

# 单机多进程

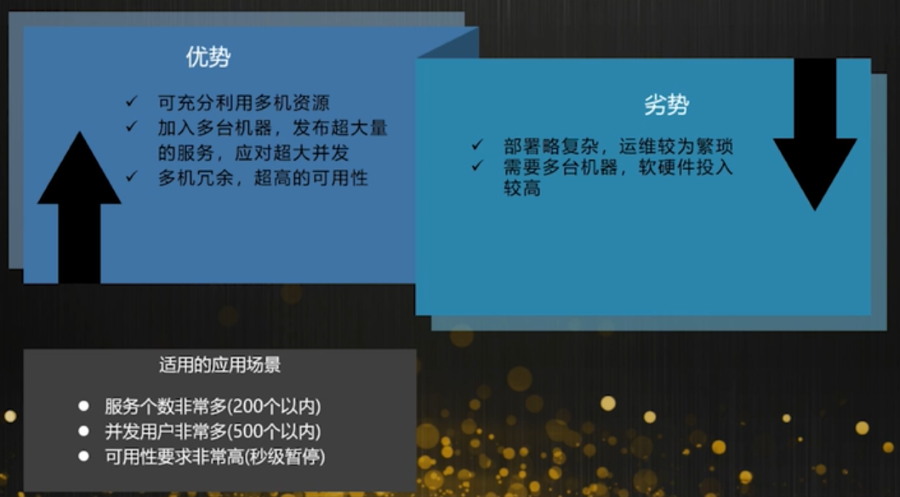

# 多机集群



# 性能与稳定性调优

# 常见性能瓶颈原因

# 资源使用瓶颈

  • 查询 CPU 使用情况(top/xmstat). 并发访问动态出图, 空间分析等计算密集型功能容易导致 CPU 资源不足

  • 查询内存使用情况(top/free). 网络分析模型过大, 发布服务过多等原因造成的内存不足

  • 查询磁盘 IO(iostat/vmstat). 瓦片请求过多, 导致的磁盘 IO 性能瓶颈

  • 查询网络带宽(ifstat/)

# 运行环境设置不当

  • jvm 堆设置过小

  • web 中间件设置不当

# 地图服务器使用不当

  • 发布服务过多, 以及不适当的缓存设置

  • 工作节点过少, 或节点资源分配不足(iserver)

# 数据问题

  • 发布服务数据过大

  • 要素复杂或图层过多

  • 未构建空间索引

# 常见优化手段

# 加资源

  • 升级 CPU 提示计算能力
  • 升级内存提升实时数据处理能力
  • 升级磁盘提升 IO 能力
  • 升级网卡/网络提升带宽

# 调架构

  • 单机多进程部署, 充分利用单机的性能

  • 多机集群部署

# 优化配置

  • 优化 jvm 参数

  • 优化 web 中间件设置, 增大备用链接线程数和最大连接线程数

# 减少额外功能

  • 关闭 jar/tld 扫描(JarScanner)

  • 关闭文件变更监控(WatchedResource)

  • 关闭请求访问日志(AccessLog)

  • 关闭响应体自动压缩(Compression)

  • 去除不必要的默认 web 应用

# 优化地图服务器

  • 删除或停用多余的服务

  • 迁移数据到其他节点

  • 数据合并减少服务个数

  • 使用合适的缓存策略

Last Updated: 3/29/2023, 2:39:52 PM

←
